Jádro F – nové jádro dveřních výplní

PRŮHYBY VÝPLNÍ A JÁDRO F

Za určitých podmínek může obvyklá dveřní výplň (nebo hladký sendvič) vykazovat i extrémně velké prohnutí, respektive průhyb.
Například nadprůměrně vysoká dveřní výplň (hladký sendvič) ve výrazně tmavé, respektive syté barvě, na kterou z exteriéru dopadá intenzivní sluneční záření, může být těsně po zasklení z křídla extrémně prohnutá. Takový jev není neobvyklý. Průhyb výplní je bohužel normální fyzikální jev.
Z hlediska spolupůsobení výplní s křídly není, kupodivu, důležitá absolutní hodnota velikosti průhybu výplně, ale důležitá je síla, která je potřebná k narovnání takové prohnuté dveřní výplně do rovinného stavu. U tenkých výplní zpravidla není problém se silami vyvolanými výplní, ale silnější výplně, které mají výhodnější tepelněizolační vlastnosti, mají bohužel zároveň nevýhodu zvýšených sil potřebných k eliminaci průhybu.

Co ještě přispívá k problému?

Pokud je „soustava“ dveřní křídlo s dveřní výplní prohnutá, nejzávažnějším problémem je porušení výrobních předpisů (například časté překročení rozměrových limitů) nebo nevhodně navržený či špatně prakticky použitý dveřní systém.

Jak podobnému problému zabránit?

1. Vyrábět vchodové dveře z dveřních systémů podle montážních pokynů a doporučení výrobců – například nepřekračovat rozměrové limity, nepoddimenzovat tuhost nepřímo (oslabením nevhodným frézováním, řídkým šroubováním profilu s výztuhou atd.).
2. Navrhnout provedení a konstrukci celých dveří tak, aby bylo možné se podobným potížím vyhnout, a přitom využít co nejvíce známých a dostupných opatření. Například pokud jde o rizikovější místo, použít nejtlustší výztuhu do dveřního křídla, doplnit výztuhu i do zasklívací spáry nebo použít křídlo s kluzným tepelným mostem; také zvážit použití typu dveřní výplně a její složení, zvážit „nutnost“ požadovaných nadrozměrů, ven otevíraného křídla atd.

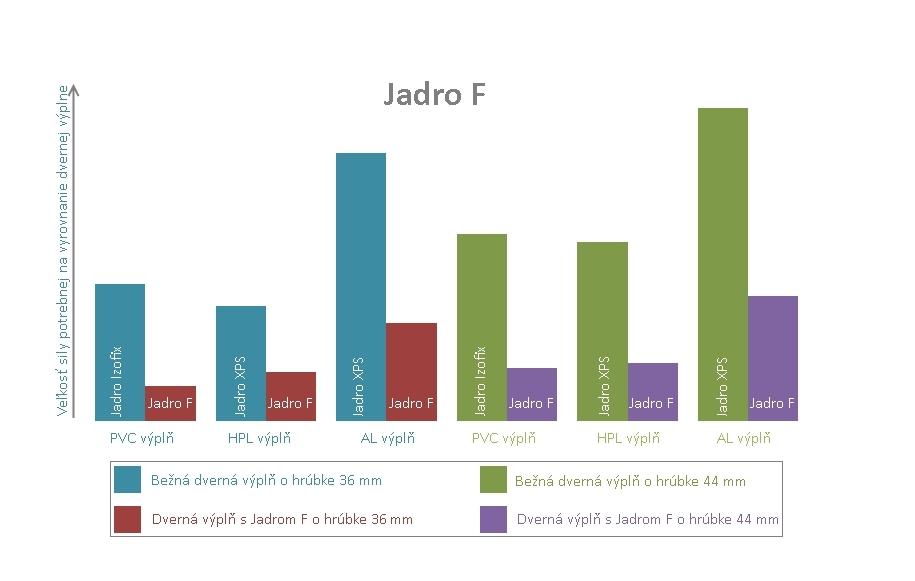

3. Dveřní výplň osadit jádrem F, které dokáže v průměru o 66% snížit síly potřebné k narovnání výplně.

Poznámka: Pokud již případ průhybů a deformací nastal, dveřím nepomůže vyrobit novou stejnou dveřní výplň. Při jejím osazení na stejné místo se stejnými vlivy se negativní jevy s největší pravděpodobností budou opět více či méně opakovat. Je nutné daný případ individuálně analyzovat a najít vhodný soubor nápravných opatření.

NAŠÍM DOPORUČENÍM JE JÁDRO F

Jádro F významně snižuje síly, kterými výplň dokáže působit na křídlo při namáhání teplotními rozdíly.
Doporučujeme je dodat u výplní od tloušťky 36mm.

Jádro napomáhá zachování základních vlastností vchodových dveří:

- těsnost / vzduchotěsnost / vodotěsnost
- komfort obsluhy při otevírání a zavírání
- bezpečnost

Jádro se od dosavadních typů jader viditelně odlišuje černou páskou na své hraně, jejímž úkolem je hydroizolační uzavření jádra F. Je nutné věnovat zvýšenou pozornost její celistvosti a neporušení při přepravě, manipulaci i samotném vkládání a podkládání do křídla. Porušení pásky může mít za následek omezení záručních podmínek! Na další specifikum, které jiným způsobem není přímo viditelné, upozorňuje značkovací nálepka na boku výplně. Jde o orientaci výplně ve smyslu exteriér / interiér, která je pro výplň s jádrem F od výroby pevně definována, i u výplní se symetrickým designem či s oboustranně stejnou barvou povrchových desek. Není proto přípustné otáčení osazení ani na krátký čas, protože by se výplň mohla trvale znehodnotit!

Schematické zobrazení eliminace průhybů dveří v letním a zimním období.
